海城市星光機(jī)電設(shè)備有限公司
聯(lián)系人:劉經(jīng)理
電話:13314033166
座機(jī):0412-3338005
郵箱:haichengxingguang@126.com
地址:海城市鐵西街鋼城委
雙金屬復(fù)合耐磨鋼板和NM耐磨鋼板的差異比較,雙金屬復(fù)合耐磨鋼板廠家告訴你
一、 雙金屬復(fù)合耐磨鋼板定義:

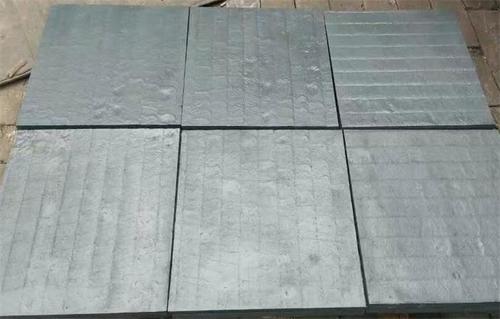

1、耐磨復(fù)合鋼板是指在普通鋼板的基板上經(jīng)過堆焊方法復(fù)合高合金耐磨層,結(jié)合耐磨層的耐磨功能和基板的承載、變形才能和可焊接功能。耐磨層的硬度一般在HRC52-64之間。耐磨復(fù)合鋼板的外觀,鋼板一面有堆焊焊道。
2、NM耐磨鋼板是指低合金鋼板在軋制進(jìn)程中淬火硬化或?qū)Φ秃辖痄摪暹M(jìn)行熱處理淬火硬化后的鋼板,也稱為調(diào)質(zhì)鋼板。硬度一般在HB350-500。NM耐磨鋼板的外觀,與普通鋼板沒有差異。
二、耐磨機(jī)理和耐磨功能
耐磨復(fù)合鋼板的耐磨層是高合金成分,金相組織中有很多高硬度合金碳化物(HV1600左右)鑲嵌在基體上,起抗磨作用的首要的碳化物。耐磨層的實踐微觀硬度遠(yuǎn)高于測定的微觀硬度。其強(qiáng)化方法與硬質(zhì)合金相同。耐磨復(fù)合鋼板金相中有碳化鉻硬質(zhì)相,白色部分便是,硬度很高。
NM耐磨鋼板是全體淬火硬化,金相組織中有馬氏體使全體硬度有了提高,微觀硬度和微觀硬度根本相同。大家熟悉用于道具的兩種資料:硬質(zhì)合金和T10, 即便淬火后的T12鋼和硬質(zhì)合金的微觀硬度根本相同的情況下,硬質(zhì)合金的的耐磨功能遠(yuǎn)高于T12鋼,原因便是硬質(zhì)合金中有很多碳化物存在,因而耐磨復(fù)合鋼板的耐磨性要優(yōu)于NM耐磨鋼板。
三、耐溫功能
NM耐磨鋼板在高于250℃運用就逐步退火失去硬度,使耐磨功能大大下降。焊接進(jìn)程也會是焊縫附近的硬度下降;
耐磨復(fù)合鋼板的耐磨層是高合金成分,在必定的溫度下還有二次硬化的效果,一般能在650℃以下工作。
文章內(nèi)容來源于網(wǎng)絡(luò),如有問題請聯(lián)系我刪除!
