耐磨復(fù)合鋼板和耐磨復(fù)合鋼板的區(qū)別比較

目前市面上主要有兩種耐磨鋼板，一種是耐磨復(fù)合鋼板，第二種是NM耐磨鋼板也就是1653NM360、NM400等，如何選擇這兩種耐磨鋼板，需要了解兩種鋼板之間的區(qū)別，下面從各方面比較一下：

一、定義：
1、耐磨復(fù)合鋼板是指在普通鋼板的基板上通過堆焊方法復(fù)合高合金耐磨層，結(jié)合耐磨層的耐磨性能和基板的承載、變形能力和可焊接性能。耐磨層的硬度一般在HRC52-64之間。

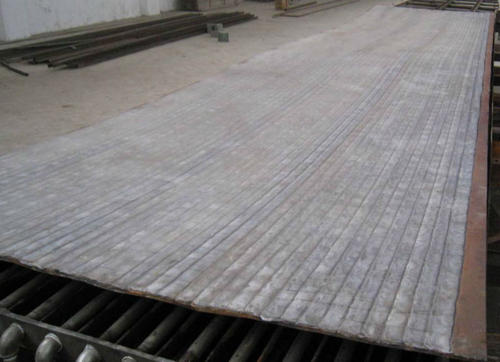

圖（1）耐磨復(fù)合鋼板的外觀，鋼板一面有堆焊焊道
2、NM耐磨鋼板是指低合金鋼板在軋制過程中淬火硬化或?qū)Φ秃辖痄摪暹M行熱處理淬火硬化后的鋼板，也稱為調(diào)質(zhì)鋼板。硬度一般在HB350-500。

圖（2）NM耐磨鋼板的外觀，與普通鋼板沒有區(qū)別
二、耐磨機理和耐磨性能
      耐磨復(fù)合鋼板的耐磨層是高合金成分，金相組織中有大量高硬度合金碳化物（HV1600左右）鑲嵌在基體上，起抗磨作用的主要的碳化物。耐磨層的實際微觀硬度遠高于測定的宏觀硬度。其強化方式與硬質(zhì)合金相同。

圖（3）耐磨復(fù)合鋼板金相中有碳化鉻硬質(zhì)相，白色部分就是，硬度很高
NM耐磨鋼板是整體淬火硬化，金相組織中有馬氏體使整體硬度得到提高，微觀硬度和宏觀硬度基本相同。
      大家熟悉用于到具的兩種材料：硬質(zhì)合金和T10, 即使淬火后的T12鋼和硬質(zhì)合金的宏觀硬度基本相同的情況下，硬質(zhì)合金的的耐磨性能遠高于T12鋼，原因就是硬質(zhì)合金中有大量碳化物存在，因此耐磨復(fù)合鋼板的耐磨性要優(yōu)于NM耐磨鋼板。
三、耐溫性能
NM耐磨鋼板在高于250℃使用就逐漸退火失去硬度，使耐磨性能大大下降。焊接過程也會是焊縫附近的硬度下降；
耐磨復(fù)合鋼板的耐磨層是高合金成分，在一定的溫度下還有二次硬化的效果，一般能在650℃以下工作。
