雙金屬復(fù)合耐磨板的表面該怎么處理

發(fā)布日期：2020-05-29 作者：竹點(diǎn)擊：

1、耐磨復(fù)合板外表處理

耐磨復(fù)合板粘接面，須進(jìn)行除銹和粗糙處理。如耐磨復(fù)合板未生銹或輕微銹蝕，可用噴砂、砂布或平砂輪打磨，直至出現(xiàn)金屬光澤。磨粗糙度越大越好，打磨紋路應(yīng)與耐磨復(fù)合板受力方向筆直，其后用棉絲沾丙酮擦拭干凈。

2、底層外表處理

混凝土構(gòu)件外表，應(yīng)按下列辦法進(jìn)行處理：對(duì)原混凝土構(gòu)件的粘合面，應(yīng)鑿除粉飾層，油垢、污物，然后用角磨機(jī)打磨除去混凝土面1-2mm厚表層，打磨完畢用壓縮空氣吹凈浮塵，用棉布蘸丙酮拭凈外表，堅(jiān)持枯燥備用，較大凹坑處用粘鋼加固結(jié)構(gòu)膠修補(bǔ)平整。所用首要用具：角磨機(jī)、金剛石磨片、砂輪片、空壓機(jī)、棉布、護(hù)目鏡、防塵口罩。

3、現(xiàn)場配膠

粘結(jié)劑作為建筑結(jié)構(gòu)膠組份，運(yùn)用前應(yīng)進(jìn)行現(xiàn)場質(zhì)量查驗(yàn)，合格后方能運(yùn)用，按產(chǎn)品運(yùn)用說明書規(guī)矩制造，留意拌和時(shí)應(yīng)防止雨水進(jìn)入容器，按同一方向進(jìn)行拌和，容器內(nèi)不得有油污，盡量防止混入空氣構(gòu)成氣泡。

4、制造規(guī)矩

結(jié)構(gòu)膠嚴(yán)厲按結(jié)構(gòu)膠說明書供給的配比制造，拌和均勻后方可運(yùn)用。一次配膠量不宜過多，以40～50分鐘用完為宜。所用首要用具：拌和器、容器、衡器、手套。

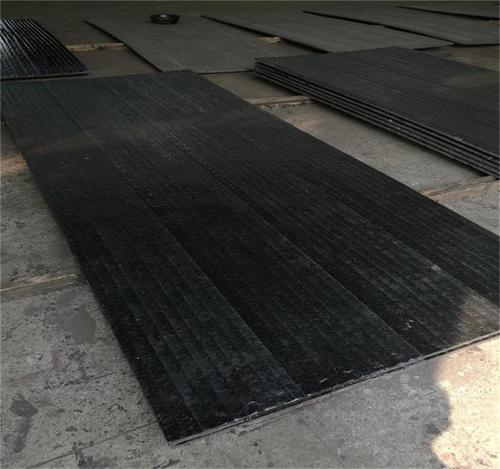

耐磨鋼板

5、張貼鋼材

用小鏟刀將制造好的結(jié)構(gòu)膠均勻涂改在鋼材整理面和混凝土整理面上，抹膠厚度1～3㎜，厚、邊際薄。將耐磨復(fù)合板材張貼到混凝土外表，張貼到位后，立即用夾具或支撐固定，并逐漸加壓，使膠從鋼材邊際擠出，同時(shí)要不斷整理擠出的膠。但加壓不均仍或許造成局部輕微流動(dòng)，所以張貼1小時(shí)內(nèi)應(yīng)留意查看，發(fā)現(xiàn)缺膠，及時(shí)補(bǔ)充。所用首要用具：加壓固定及卸荷體系，膩刀、手套。

6、加壓固定及卸荷體系預(yù)備

1）構(gòu)件所承受的活荷載如人員、辦公機(jī)具宜暫時(shí)移去，并盡量減小施工暫時(shí)荷載。

2）加壓固定宜選用千斤頂、墊板、頂桿所組成的體系，該體系不僅能固定耐磨復(fù)合板，而且同時(shí)也卸去了構(gòu)件承當(dāng)?shù)牟糠趾愫奢d，減少應(yīng)力滯后，更利于后粘耐磨復(fù)合板與原構(gòu)件協(xié)同受力，加固作用杰出。

3）加壓固定也可選用螺栓、角鋼、墊板所組成的體系，該體系在被加固構(gòu)件上合適方位鉆孔暫時(shí)固定膨脹螺栓、角鋼，供壓耐磨復(fù)合板運(yùn)用。

4）也可在耐磨復(fù)合板上鉆孔，并將螺桿用膠錨固，擰緊螺母后，將對(duì)耐磨復(fù)合板發(fā)生復(fù)合錨固力，作用也很好，旁邊面和底部耐磨復(fù)合板的張貼。

5）實(shí)踐施工中上述辦法常結(jié)合選用。

7、固化、卸加壓固定體系

1）粘鋼加固結(jié)構(gòu)膠在常溫、低溫下均可杰出固化。

2）若固化溫度25℃左右，24小時(shí)可撤除加壓固定體系，72小時(shí)即可投入運(yùn)用。

3）若固化溫度5℃左右，48小時(shí)可撤除加壓固定體系，96小時(shí)即可投入運(yùn)用。

8、查驗(yàn)

1）查驗(yàn)時(shí)可用小錘輕擊張貼耐磨復(fù)合板，從音響判斷張貼作用，也可選用超聲儀檢測。若錨固區(qū)有用粘結(jié)面積少于90，非錨固區(qū)有用粘結(jié)面積少于70，應(yīng)剝離耐磨復(fù)合板，從頭張貼。

2）對(duì)重要構(gòu)件也可選用載荷檢測，一般選用分級(jí)加載至正常荷載的標(biāo)準(zhǔn)值，檢測成果較直觀、牢靠，但費(fèi)用較高。需求千斤頂或配重（常用沙袋、磚塊）、百分表、裂縫顯微鏡等。

9、制品保護(hù)

對(duì)張貼到位的構(gòu)件做好標(biāo)明作業(yè)，提示其他人員防止在結(jié)構(gòu)膠固化時(shí)間內(nèi)對(duì)張貼鋼材擾動(dòng)張貼3天后，耐磨復(fù)合板宜選用20mm厚M15水泥砂漿抹面防腐蝕，也可涂防銹漆3道。（以上內(nèi)容全部來源于網(wǎng)絡(luò)，如有問題請(qǐng)聯(lián)系我刪除）
